CubeMars RI75-PH KV70

RI75-PH, dolgulu gövde yapısına sahip gövdesiz iç rotorlu tork motorudur. Sargıların kapsüllenmesi ısı ve titreşim dayanımını artırır.

Öne çıkan özellikler

• Dolgulu gövde yapısı. Sargılar dolgu malzemesiyle kaplanır, titreşim ve darbeye karşı yapısal kararlılık artar.
• Entegre Hall ve sıcaklık sensörleri. Konum ve sıcaklık geri bildirimi motorun içinden alınır.
• Geliştirilmiş ısı dağıtımı. Yüksek sıcaklık dayanımı sayesinde sürekli yükte kararlı çalışır.
• Yüksek oluk doluluk oranı. Bakır kesitinin artması verimi ve tork sabitini yükseltir.
• Hafif ve kompakt yapı. Montajı kolaydır, taşıyıcı yapıya yük bindirmez.

Kullanım alanları

Robot kol eklemleri, hassas döner platformlar, gimbal sistemleri, tıbbi cihaz tahrik mekanizmaları ve dar hacimde yüksek tork gereken modüler aktüatör tasarımları bu motorun tipik kullanım alanlarıdır.

Projenize yeter mi

RI75-PH çerçevesiz bir tork motorudur. Rulman, enkoder ve sürücü sizin tasarımınızın parçası olur. 1,2 Nm sürekli ve 3,8 Nm tepe tork verir. Sargıları tamamen dolgu malzemesiyle kaplandığı için nem, titreşim ve yüksek sıcaklığa karşı standart çerçevesiz motorlardan daha dayanıklıdır.

-20 ile 85 °C arasındaki çalışma sıcaklığı ve H sınıfı yalıtımı, kapalı ve sıcak çalışan eklem gövdelerinde güvenli bir pay bırakır. Robot eklemlerinde genellikle bir redüktörle kullanılır. Örneğin 50:1 bir harmonik redüktörle çıkışta kayıplar hariç yaklaşık 60 Nm sürekli tork elde edilir.

Benzer modellerle farkı

• RI70 KV95. Dolgusuz bir yapıdadır, 0,94 Nm nominal tork verir ve 270,4 g ile daha hafiftir. Orta deliği 38 mm'dir.
• RI85-PH KV85. Aynı dolgulu yapıda bir üst modeldir, 2 Nm nominal ve 5 Nm tepe tork verir. Ağırlığı 411 g.
• RI115-PH KV40. Serinin en büyük modelidir, 5,5 Nm nominal tork ve 74 mm orta delik sunar. Ağırlığı 1108 g.

Sık sorulan sorular

Sürücü dahil mi?

Hayır. Çerçevesiz motorlarda sürücü, enkoder ve rulman kullanıcı tarafından seçilir. 48 V'a uygun, Hall girişli ve en az 7,3 A sürekli akım verebilen bir FOC sürücü gerekir.

Konnektörlü ve kaynaklı model arasındaki fark nedir?

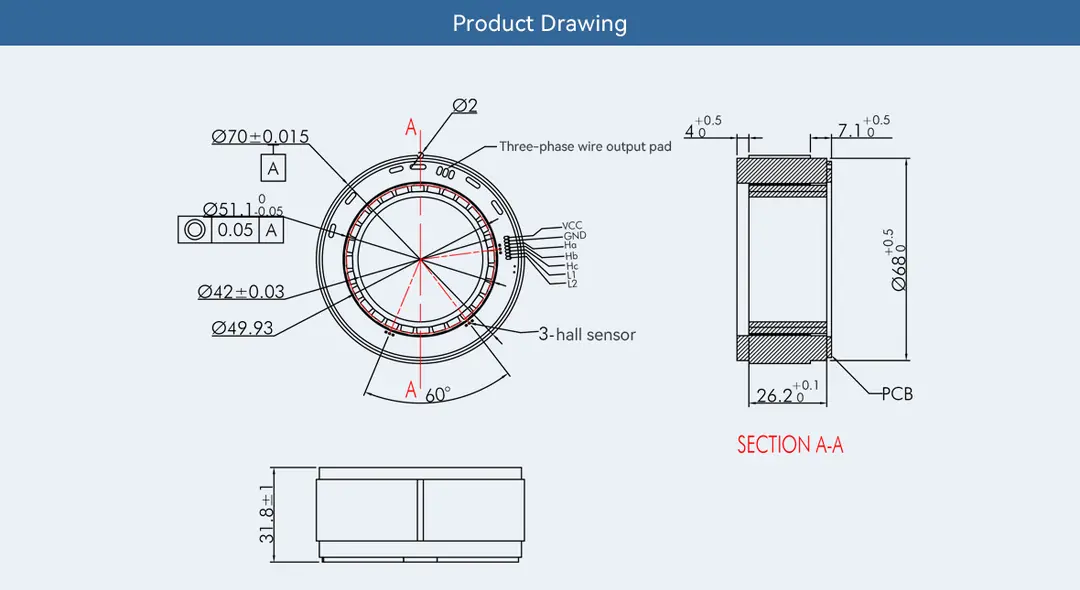

Konnektörlü modelin boyu 36,2 mm, kabloları doğrudan kaynaklı modelin boyu 34 mm'dir. Elektriksel değerler aynıdır. Hangi modelin stokta olduğunu teknik ekibimize sorabilirsiniz.

Hangi sensörler var?

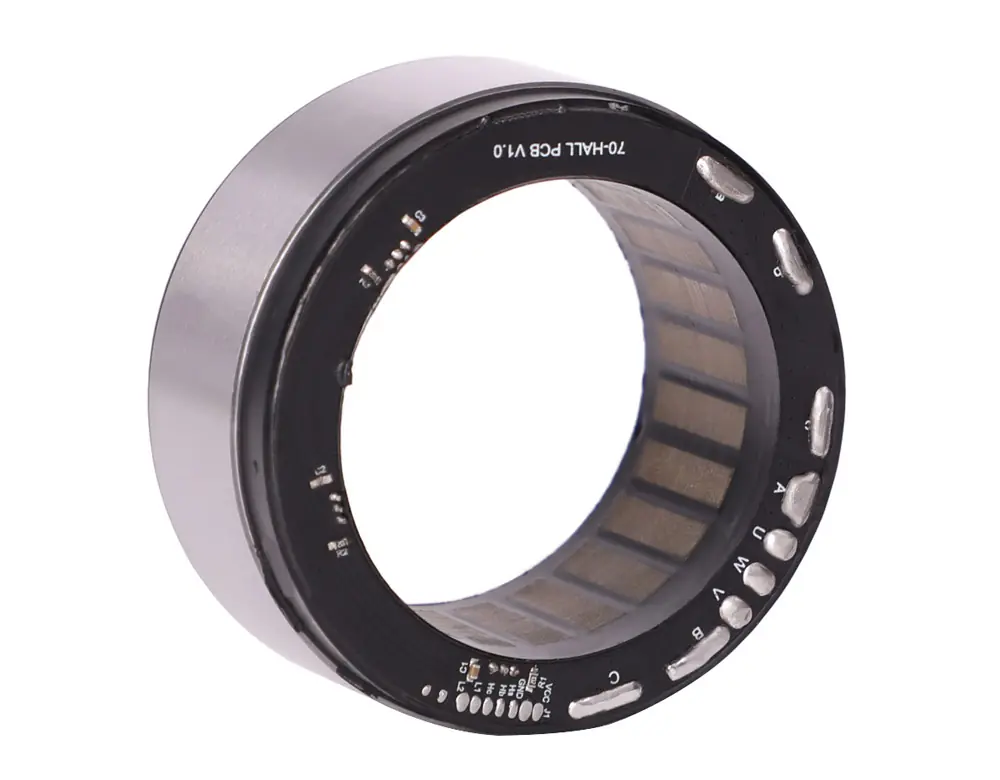

Motorun içinde Hall sensörleri ve sıcaklık sensörü bulunur, konum ve sıcaklık geri bildirimi buradan alınır.

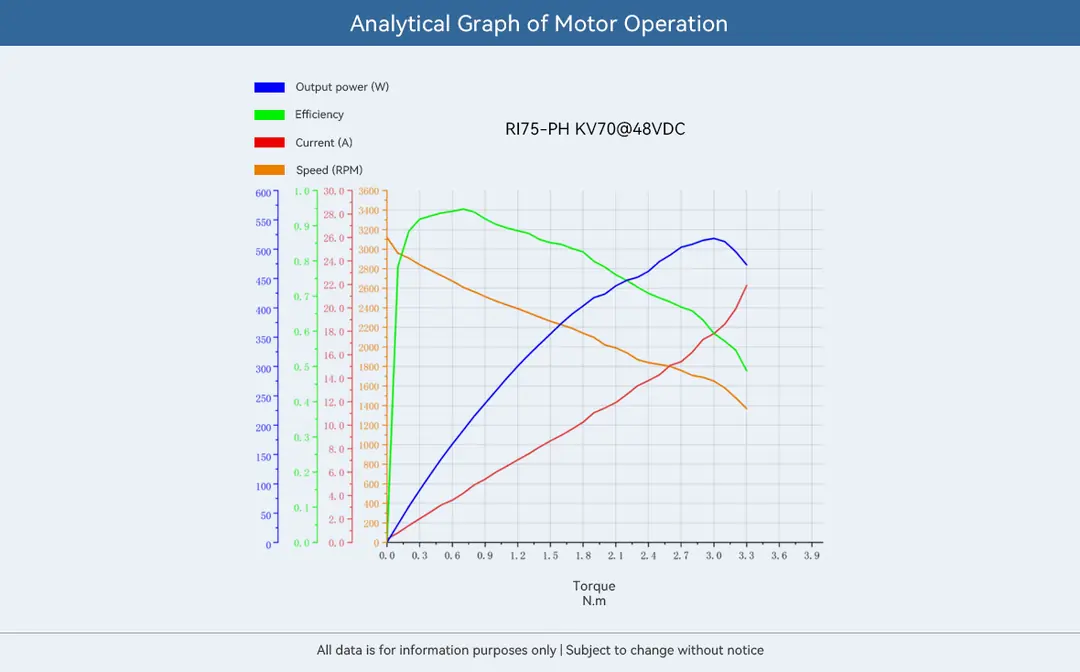

Yüksüz hızı ne kadar?

48 V'ta yaklaşık 3360 rpm'dir. Nominal yükte hız 2365 rpm civarına iner.

Kutu içeriği

• RI75-PH KV70 çerçevesiz içten rotorlu tork motoru

Kutu ölçüsü 89 x 91 x 73 mm.

Entegrasyon

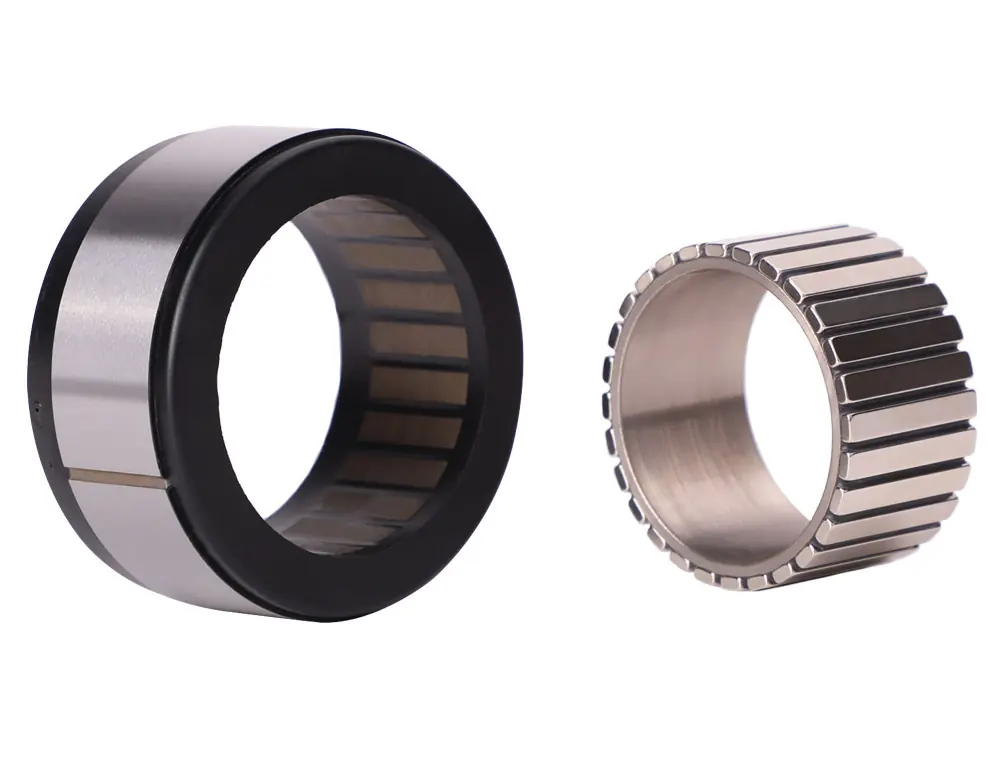

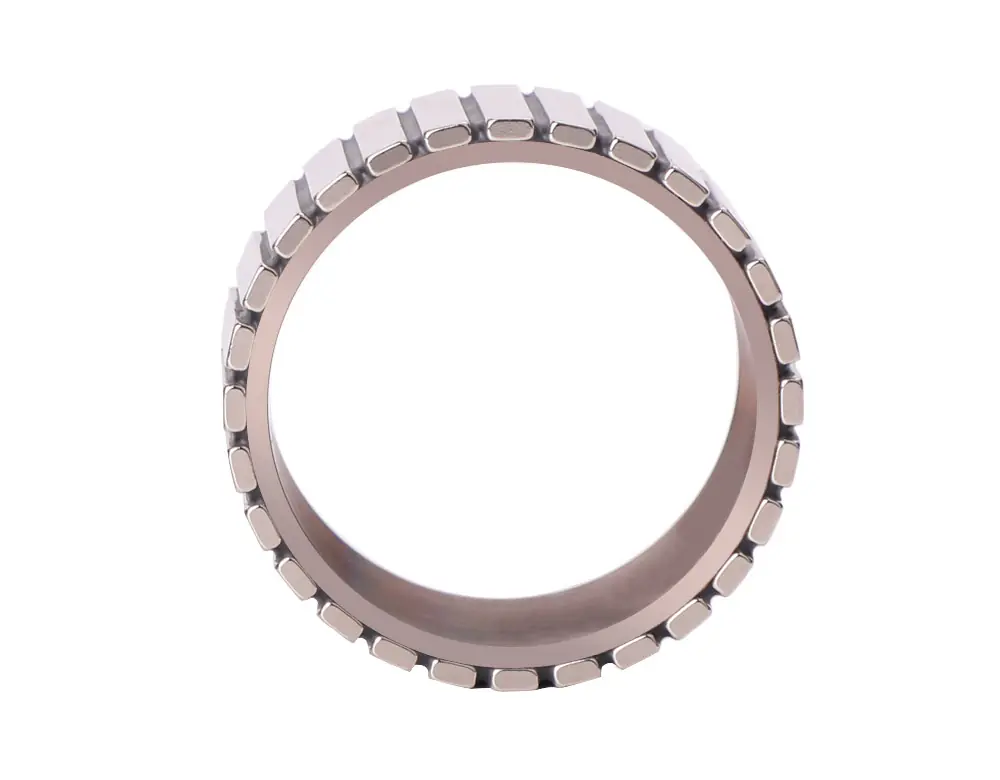

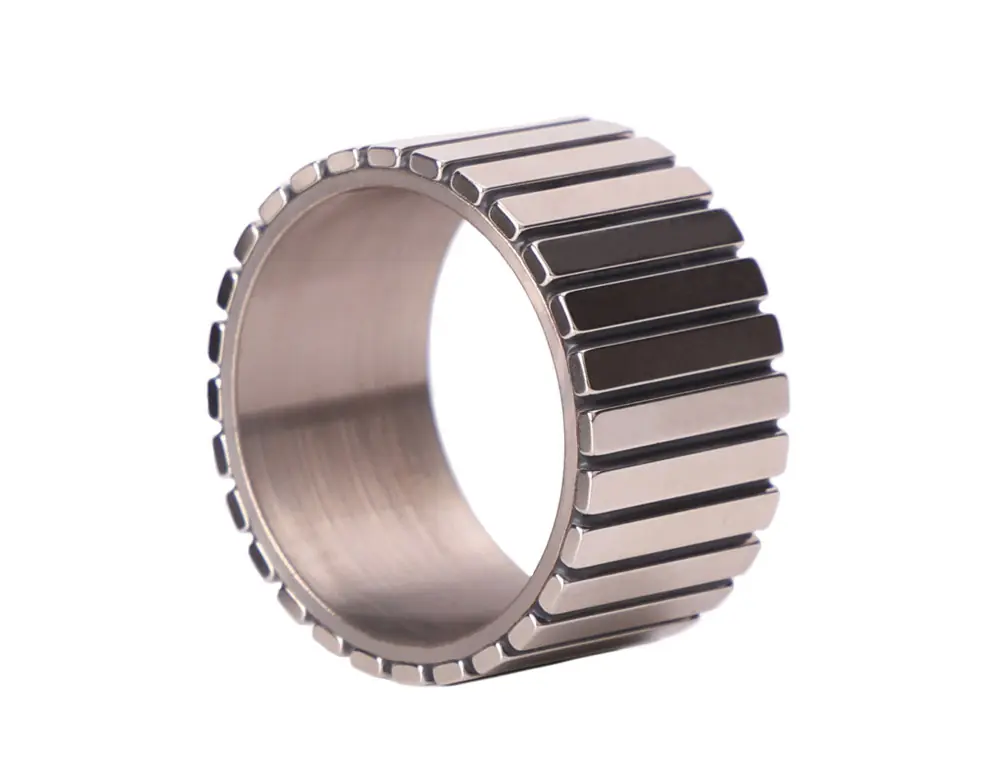

Gövdesiz motorlar flanş, yatak, enkoder ve sürücüyle birlikte kullanıcı tarafından tasarlanır. Stator sabit yapıya, rotor ise döner mile bağlanır. Bu yapı mekanik arayüzü tamamen tasarımcıya bıraktığı için dişli ve kayış gibi ara aktarım elemanlarına gerek kalmaz.
