CubeMars GL40II KV82.5

GL40II KV82.5 gimbal motoru, 0,25 Nm nominal ve 0,68 Nm tepe tork. 1388 rpm yüksüz hız, 125 g.

%7 İndirim
₺ 9,350.00₺ 10,050.00
Adet1
WhatsApp'tan Sor

Ürün Açıklaması

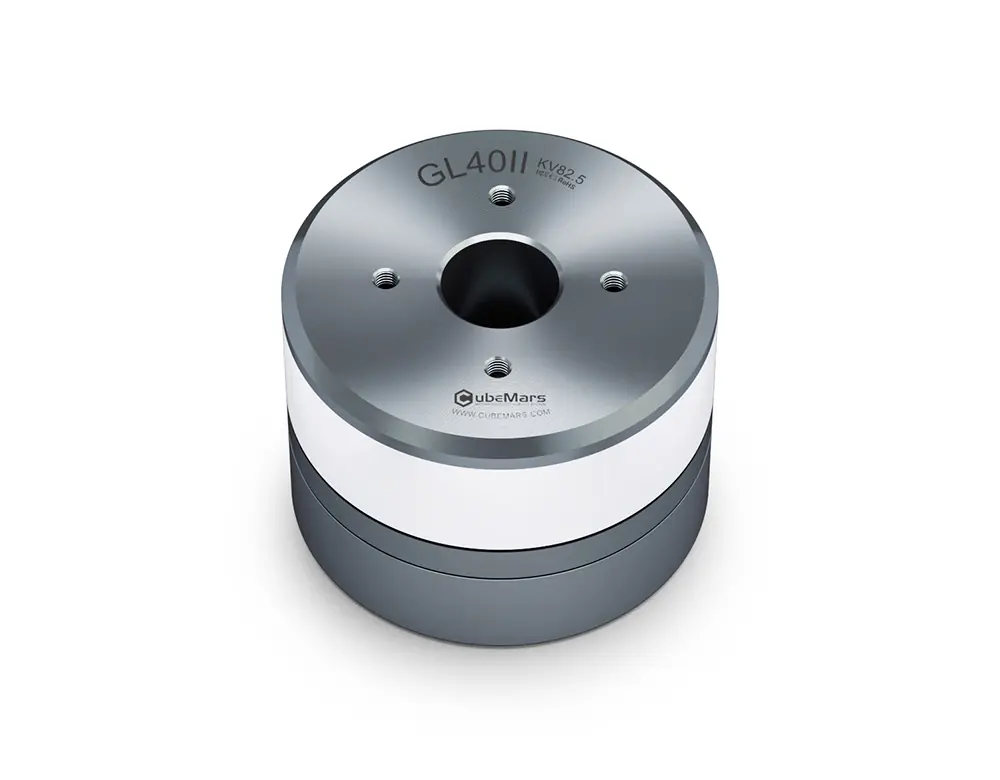

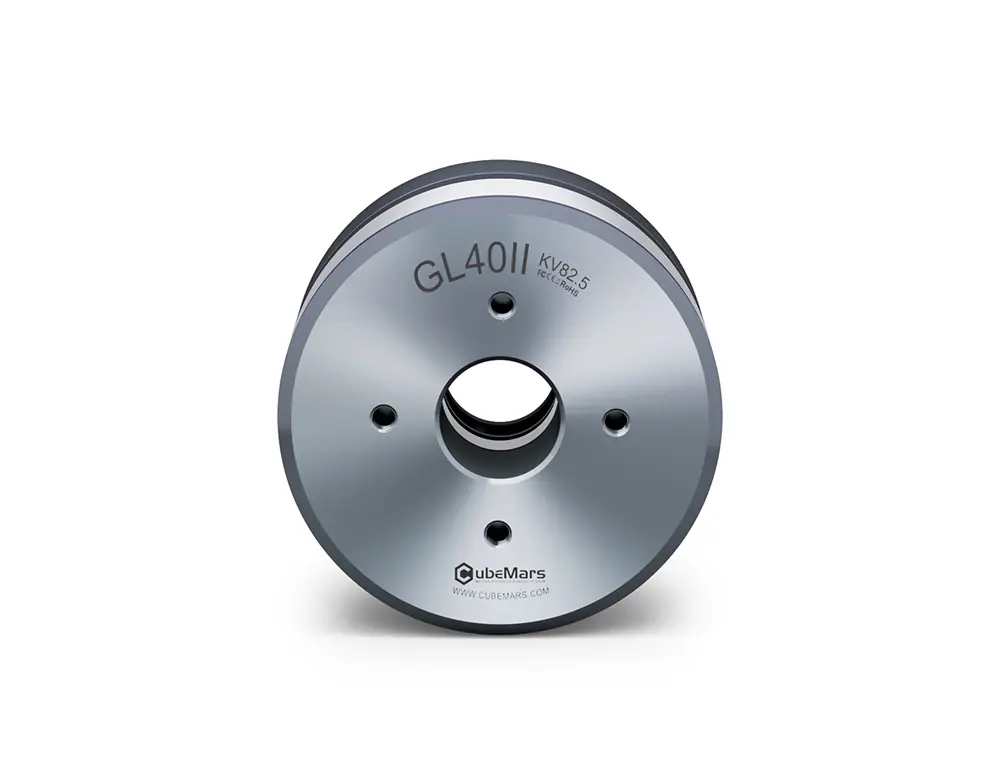

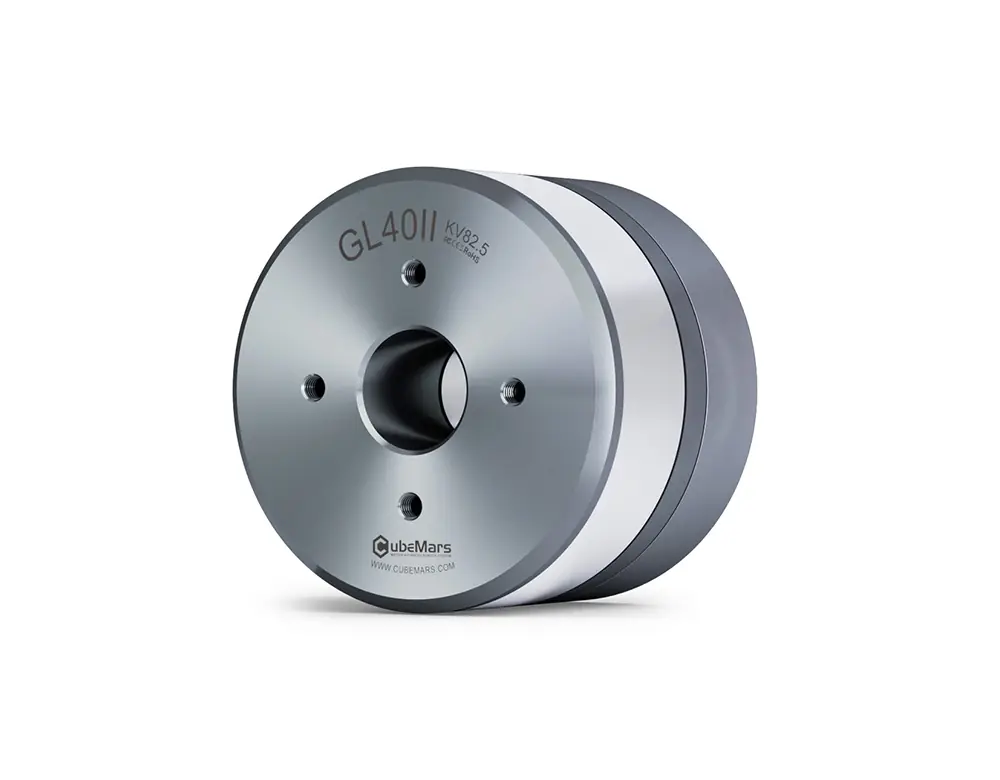

GL40II, sürücü kartı entegre edilmiş içi boş milli bir gimbal motorudur. Düşük hızlarda akıcı dönüş gerektiren uygulamalar için tasarlanmıştır.

Öne çıkan özellikler

  • Yüzde 30 azaltılmış vuruntu torku. Düşük hızda titreşimi düşürür, dönüş akıcılaşır.
  • Optimize elektromanyetik tasarım. Verimi yükseltir, güç tüketimini ve gürültüyü düşürür.
  • Entegre sürücü kartı. Motor ve sürücü tek sistemde birleşir, ayrı kart gerekmez.
  • İçi boş sürücü kartı. CAN ve PWM haberleşmesini destekler, kablolar merkezden geçirilebilir.
  • Üç kontrol modu. MIT, konum ile hız ve yalnızca hız modlarıyla çalışır.
  • İçi boş mil. İç kablolamayı kolaylaştırır, sistem entegrasyonunu iyileştirir.

Kullanım alanları

Gimbal sistemleri, kamera sehpaları, hassas döner eksenler ve içten kablolama gerektiren kompakt robotik mekanizmalar bu motorun tipik kullanım alanlarıdır.

Projenize yeter mi

GL40II, 0,25 Nm sürekli ve 0,68 Nm tepe tork veren, sürücüsü gövdesine entegre küçük bir gimbal motorudur. İyi dengelenmiş bir gimbalde motor yükün tamamını değil, denge kaçıklığını ve hızlanma anındaki ataleti karşılar. Örneğin 300 g'lık bir kamera ağırlık merkezinden 5 cm kaçık durursa yaklaşık 0,15 Nm statik tork ister (0,3 × 9,81 × 0,05). Bu, motorun nominal torku içinde kalır.

125 g ağırlığı ve 46 mm çapıyla hafif kameralar, küçük pan tilt mekanizmaları, sensör ve radar başlıkları için uygundur. Vuruntu torkunun azaltılmış olması yavaş takip hareketlerinde titreşimsiz bir görüntü sağlar.

Benzer modellerle farkı

  • GL60II KV28. 0,6 Nm nominal ve 1 Nm tepe tork ile daha ağır yükler içindir, 276 g ağırlığındadır.
  • RO60 Lite KV115. Çerçevesiz bir tork motorudur, 0,8 Nm nominal tork verir. Sürücü ve enkoder ayrıca seçilir.
  • AK40-10 KV170. Redüktörlü bir aktüatördür, 1,3 Nm nominal tork verir. Gimbalden çok küçük robot eklemleri içindir.

Sık sorulan sorular

Sürücü dahil mi?

Evet. Sürücü kartı motorun içindedir ve CAN ile PWM haberleşmesini destekler.

Hangi kontrol modları var?

MIT modu, konum ile hız modu ve yalnızca hız modu ile çalışır.

Hangi gerilimle çalışır?

Nominal çalışma gerilimi 16 V'tur. Bu gerilimde yüksüz hızı 1388 rpm'dir.

Kablolar nereden geçer?

Mil ve sürücü kartı içi boştur, kablolar motorun merkezinden geçirilebilir.

Kargo ve Teslimat

Stoktaki ürünler en geç 3 iş günü içinde kargoya verilir. Ürünler Türkiye depomuzdan çıktığı için tedarik beklenmez.

Kargo ücreti alınmaz. Stokta görünmeyen modellerin tedarik süresini teknik destek hattımızdan öğrenebilirsiniz.

İade

Teslim aldığınız tarihten itibaren 14 gün içinde cayma hakkınızı kullanabilirsiniz.

Ürünün kullanılmamış, hasar görmemiş ve orijinal ambalajında olması gerekir. İade sürecini başlatmak için teknik destek hattımızdan bize ulaşın.

  • Türkiye'de stoktaÜrünler Türkiye depomuzda hazır, ithalat süresi beklemezsiniz.
  • En geç 3 iş günüSiparişiniz üç iş günü içinde kargoya teslim edilir.
  • Resmi distribütörCubeMars'ın Türkiye resmi distribütörüyüz, kutudan orijinal ürün çıkar.
  • Teknik destekMotor seçiminden devreye almaya kadar uzman ekibimiz yanınızda.

Teknik Özellikler

Üretici veri sayfasındaki değerler.

Nominal tork (Nm)0,25
Tepe tork (Nm)0,68
Nominal hız (rpm)697
Yüksüz hız (rpm)1.388
Nominal gerilim (V)16
Nominal akım (A)1,88
Tepe akım (A)5,22
KV (rpm/V)82,5
Tork sabiti Kt (Nm/A)0,11
Gerilim sabiti Ke (V/kRPM)0,012
Faz direnci (mΩ)3.000
Faz endüktansı (µH)1.320
Kutup çifti14
Sarım tipiYıldız
Sürüş yöntemiFOC
Ağırlık (g)125
BoyutØ46,1 × 33,5 mm
Rotor ataleti (g·cm²)79,45
Tork ağırlık oranı (Nm/kg)60,71
Çalışma sıcaklığı-20 °C ile 50 °C
Yalıtım sınıfıH
Kullanım alanıGimbal, radar

Değerler üretici veri sayfasından alınmıştır.

Serideki diğer modeller

Aynı serideki modelleri yan yana karşılaştırın.

ÖzellikBu ürünCubeMars GL40II KV82.5CubeMars GL60II KV28İncele
Nominal tork (Nm)0,250,6
Tepe tork (Nm)0,681
KV (rpm/V)82,528
Yüksüz hız (rpm)1.388448
Ağırlık (g)125276
BoyutØ46,1 × 33,5 mmØ70,5 × 33,6 mm
