CubeMars RI115-PH KV40

RI115-PH, serinin en büyük dolgulu gövdeli modelidir. Geniş içi boş mili sayesinde kablo ve mil geçişine bol yer bırakır.

Öne çıkan özellikler

• Dolgulu gövde yapısı. Sargılar dolgu malzemesiyle kaplanır, titreşim ve darbeye karşı yapısal kararlılık artar.

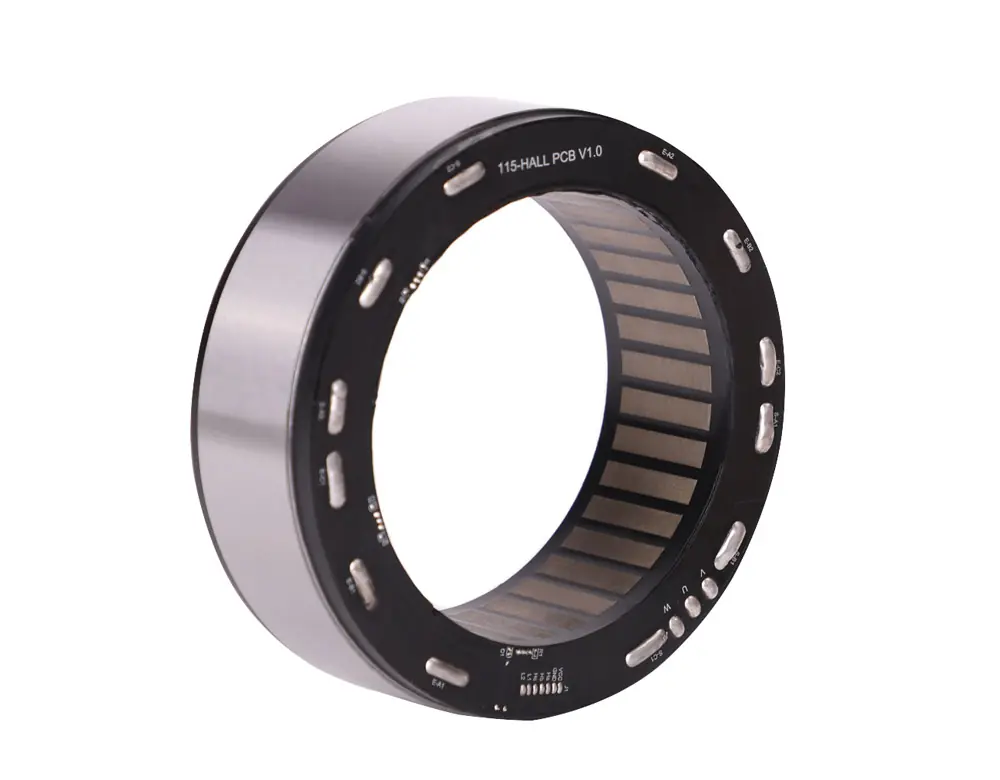

• Entegre Hall ve sıcaklık sensörleri. Konum ve sıcaklık geri bildirimi motorun içinden alınır.
• Geliştirilmiş ısı dağıtımı. Yüksek sıcaklık dayanımı sayesinde sürekli yükte kararlı çalışır.
• Yüksek oluk doluluk oranı. Bakır kesitinin artması verimi ve tork sabitini yükseltir.
• Hafif ve kompakt yapı. Montajı kolaydır, taşıyıcı yapıya yük bindirmez.
• 74 mm içi boş mil. Kablo geçişleri ve mil entegrasyonu için geniş bir merkez boşluk sunar.

Kullanım alanları

Robot kol eklemleri, hassas döner platformlar, gimbal sistemleri, tıbbi cihaz tahrik mekanizmaları ve dar hacimde yüksek tork gereken modüler aktüatör tasarımları bu motorun tipik kullanım alanlarıdır.

Projenize yeter mi

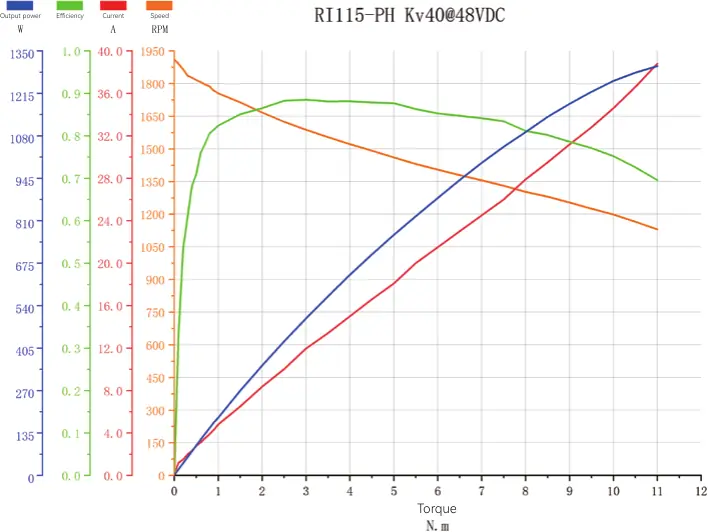

RI115-PH çerçevesiz bir tork motorudur. Rulman, enkoder ve sürücü sizin tasarımınızın parçası olur. Serinin en büyük modeli olarak 5,5 Nm sürekli ve 16 Nm tepe tork verir. Döner tablalar, robot kolu tabanları ve kendi aktüatörünü tasarlayan ekipler için uygundur.

74 mm çapındaki içi boş mil, motorun ortasından kablo, hava hattı ya da ikinci bir mil geçirmeye yetecek kadar geniştir. Daha yüksek tork gerekiyorsa motor bir redüktörle birlikte kullanılır. Örneğin 50:1 bir harmonik redüktörle çıkışta kayıplar hariç yaklaşık 275 Nm sürekli tork elde edilir.

Benzer modellerle farkı

• RI100 KV105. 1,76 Nm nominal tork ve 500 g ile daha küçük ve hafiftir, yüksüz hızı 4368 rpm ile daha yüksektir.
• RO100 KV55. Dıştan rotorlu bir alternatiftir, 4 Nm nominal tork verir ve 710 g ağırlığındadır.
• RI85-PH KV85. Aynı dolgulu gövde yapısında daha küçük bir modeldir, 2 Nm nominal tork verir ve 411 g ağırlığındadır.

Sık sorulan sorular

Sürücü dahil mi?

Hayır. Çerçevesiz motorlarda sürücü, enkoder ve rulman kullanıcı tarafından seçilir. 48 V'a uygun, Hall girişli bir FOC sürücü gerekir. Uygun sürücü için teknik ekibimize danışabilirsiniz.

Dolgulu gövde ne sağlar?

Sargılar dolgu malzemesiyle kaplanır. Bu, titreşim ve darbeye karşı yapısal kararlılığı artırır ve ısının daha iyi dağılmasına yardım eder.

İçi boş milin çapı ne kadar?

74 mm. Kablo geçişi ve mil entegrasyonu için geniş bir merkez boşluk sunar.

Hangi sensörler var?

Motorun içinde Hall sensörleri ve sıcaklık sensörü bulunur.

Kutu içeriği

• RI115-PH KV40 çerçevesiz içten rotorlu tork motoru
• Bağlantı kablosu

Kutu ölçüsü 137 x 134 x 94 mm.

Entegrasyon

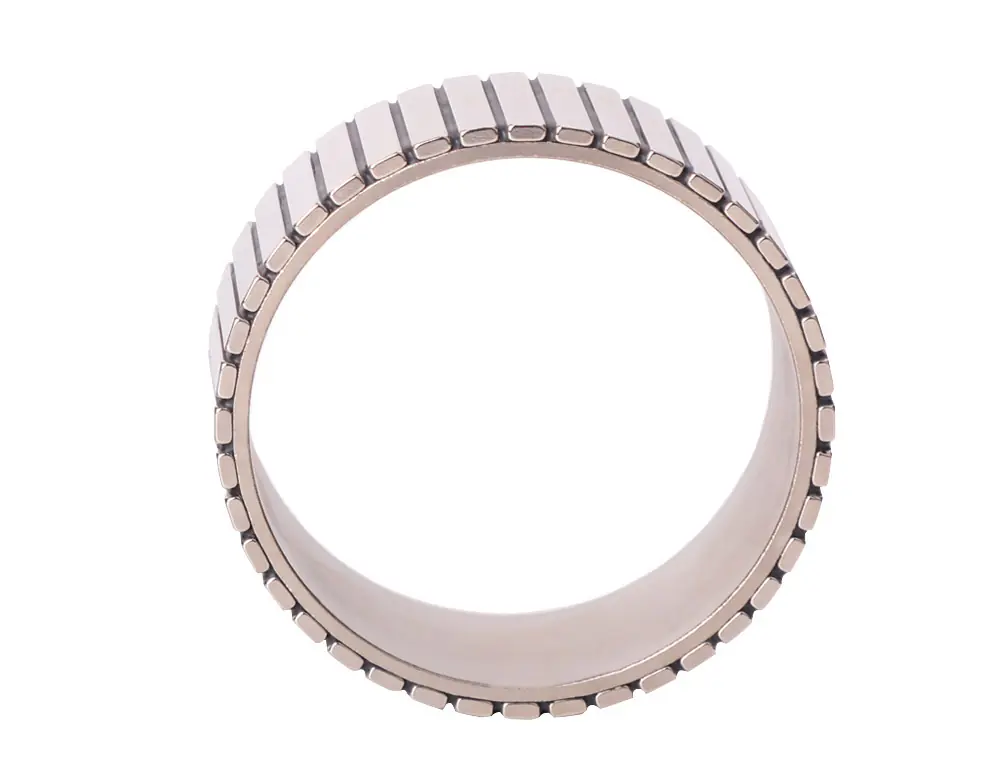

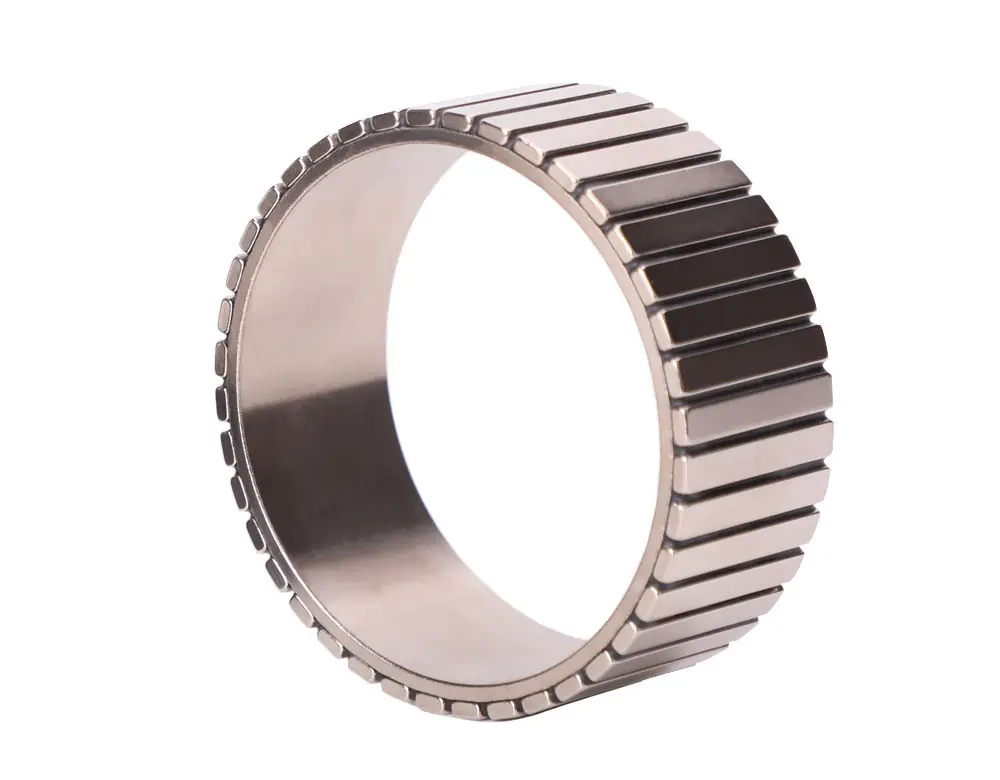

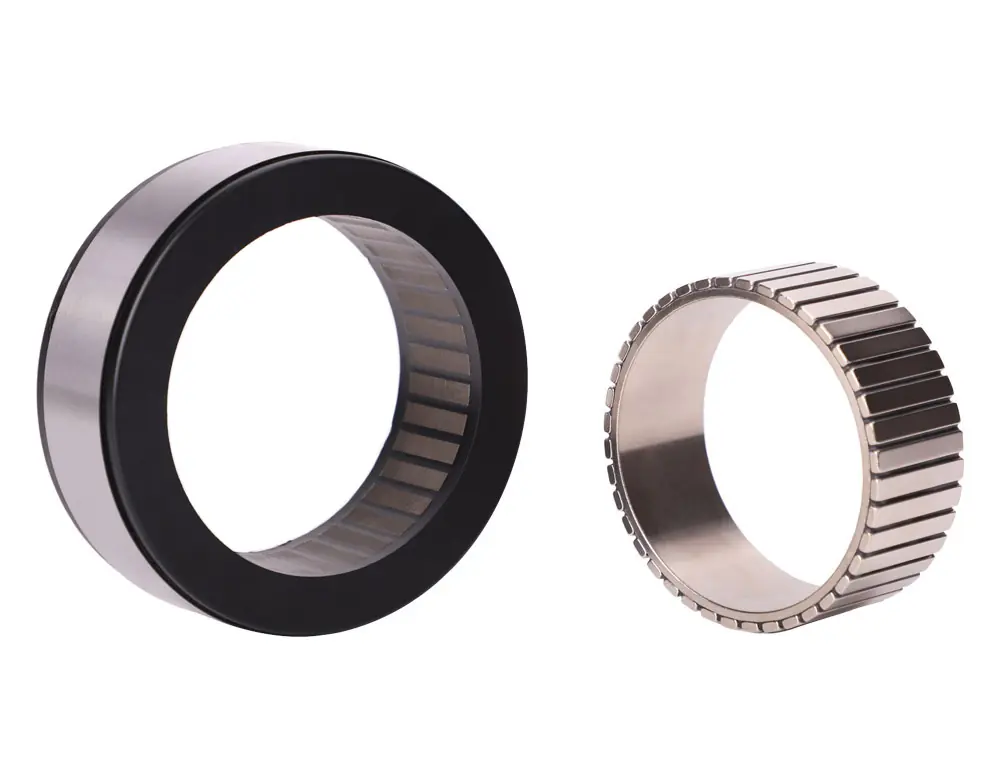

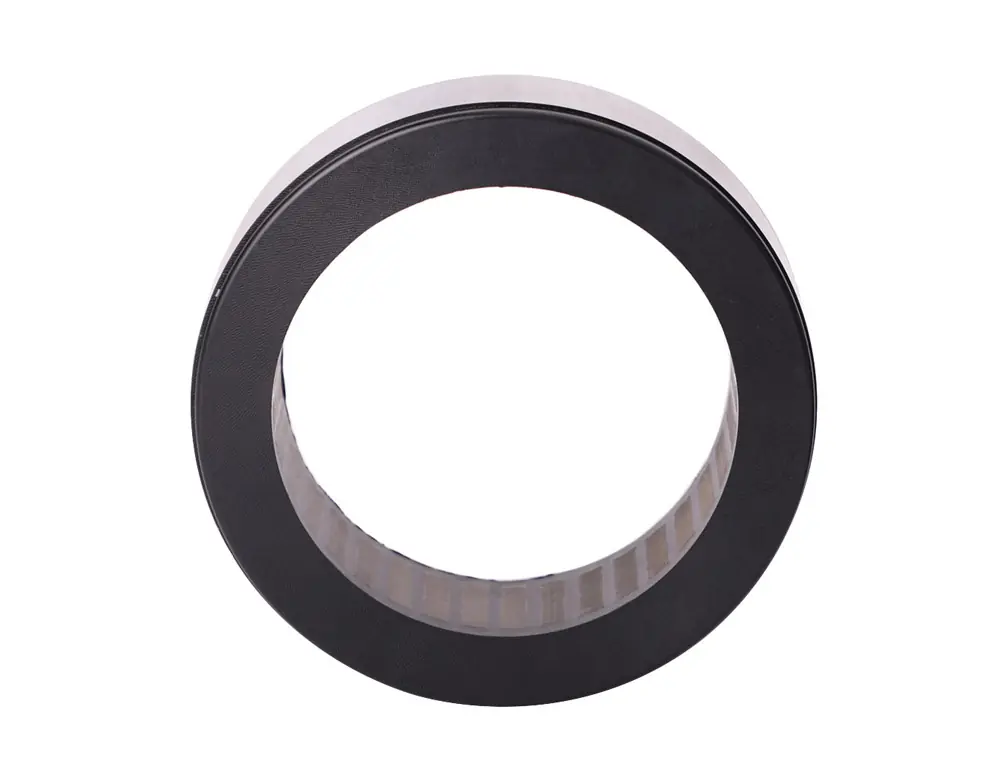

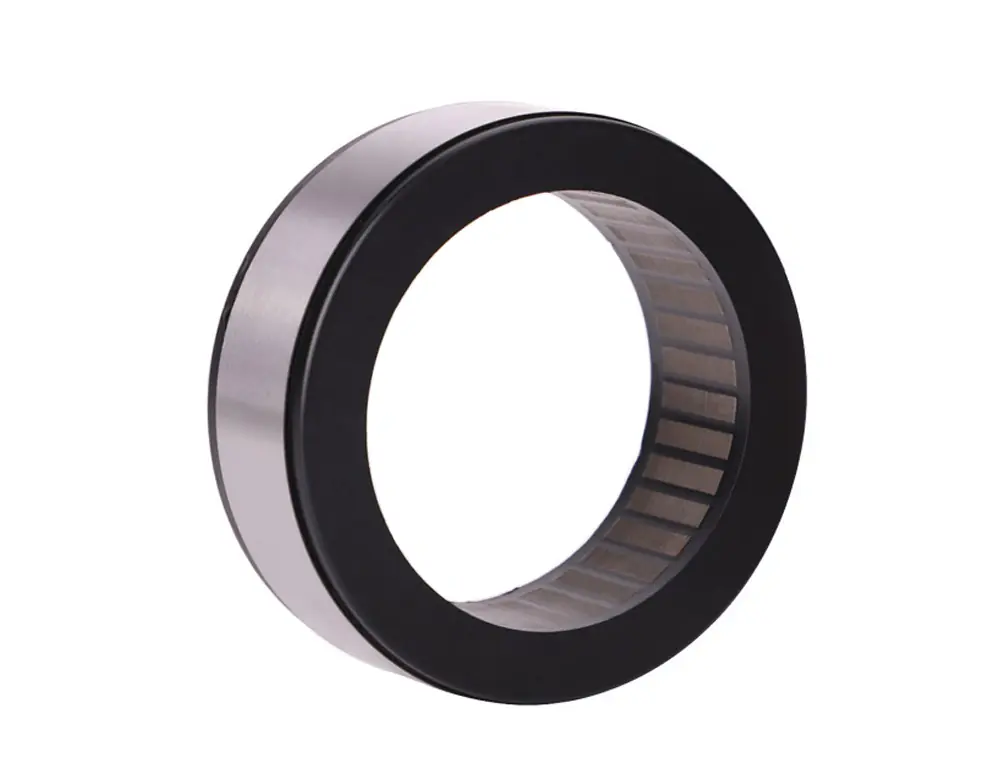

Gövdesiz motorlar flanş, yatak, enkoder ve sürücüyle birlikte kullanıcı tarafından tasarlanır. Stator sabit yapıya, rotor ise döner mile bağlanır. Bu yapı mekanik arayüzü tamamen tasarımcıya bıraktığı için dişli ve kayış gibi ara aktarım elemanlarına gerek kalmaz.
