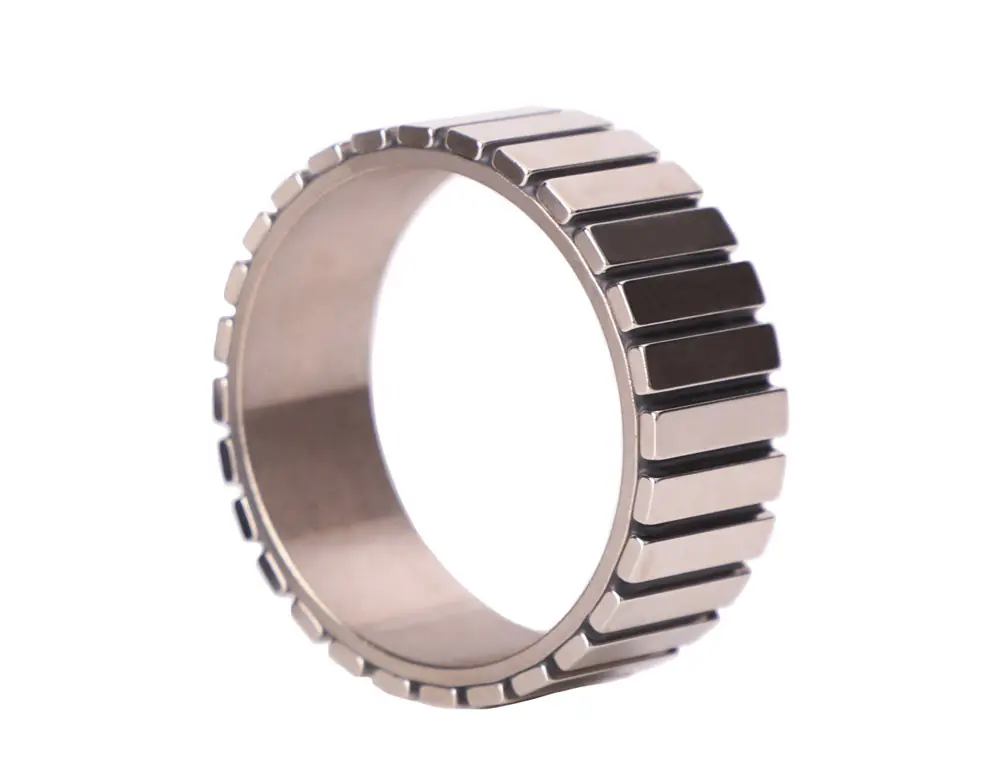

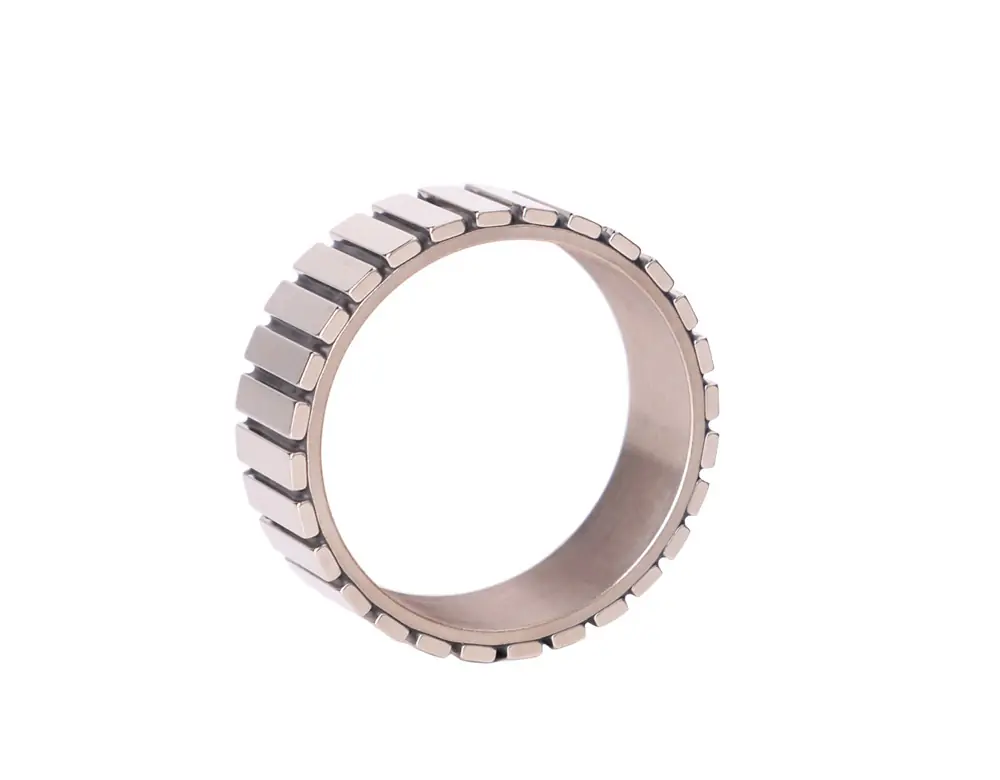

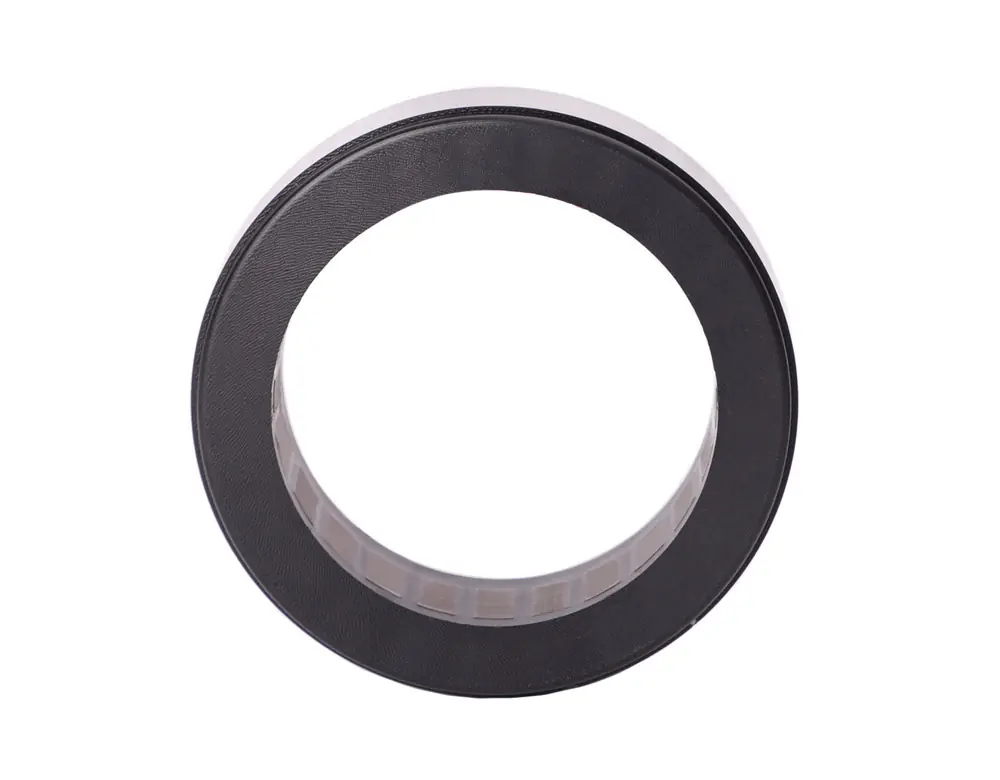

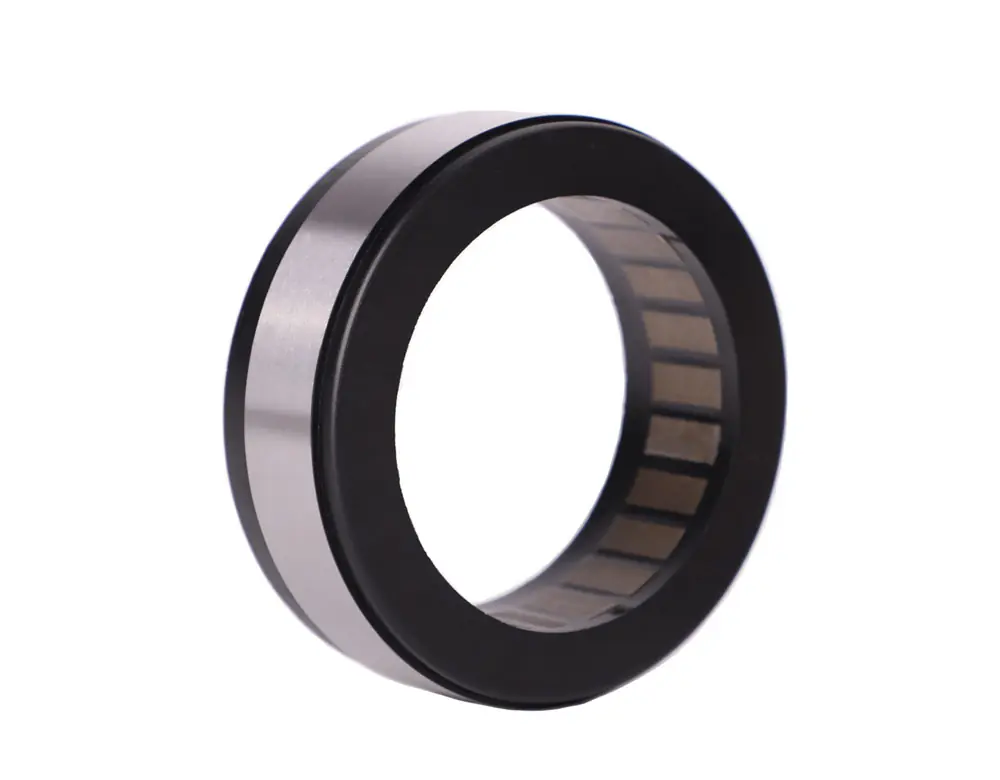

CubeMars RI85-PH KV85

RI85-PH, dolgulu gövde yapısına sahip gövdesiz iç rotorlu tork motorudur. Zorlu termal koşullarda kararlı çalışması için tasarlanmıştır.

Öne çıkan özellikler

• Dolgulu gövde yapısı. Sargılar dolgu malzemesiyle kaplanır, titreşim ve darbeye karşı yapısal kararlılık artar.

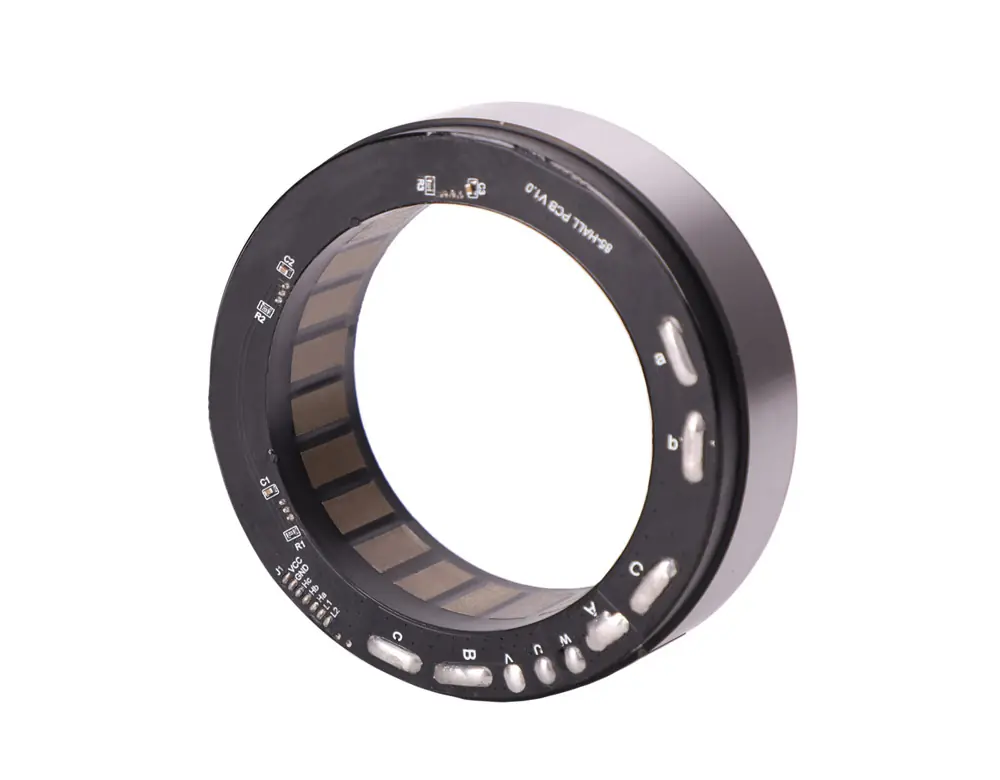

• Entegre Hall ve sıcaklık sensörleri. Konum ve sıcaklık geri bildirimi motorun içinden alınır.
• Geliştirilmiş ısı dağıtımı. Yüksek sıcaklık dayanımı sayesinde sürekli yükte kararlı çalışır.
• Yüksek oluk doluluk oranı. Bakır kesitinin artması verimi ve tork sabitini yükseltir.
• Hafif ve kompakt yapı. Montajı kolaydır, taşıyıcı yapıya yük bindirmez.

Kullanım alanları

Robot kol eklemleri, hassas döner platformlar, gimbal sistemleri, tıbbi cihaz tahrik mekanizmaları ve dar hacimde yüksek tork gereken modüler aktüatör tasarımları bu motorun tipik kullanım alanlarıdır.

Projenize yeter mi

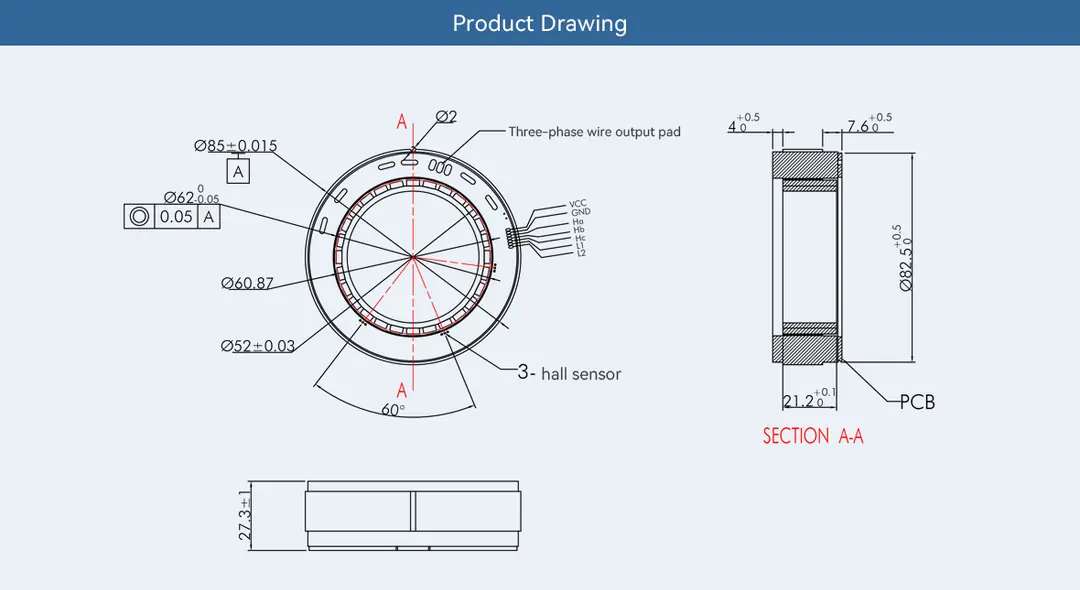

RI85-PH çerçevesiz bir tork motorudur. Rulman, enkoder ve sürücü sizin tasarımınızın parçası olur. 2 Nm sürekli ve 5 Nm tepe tork verir. Sargıları tamamen dolgu malzemesiyle kaplandığı için nem, titreşim ve yüksek sıcaklığa karşı standart çerçevesiz motorlardan daha dayanıklıdır. 52 mm çapındaki orta delik kablo ve mil geçişi için geniş yer bırakır.

Robot eklemlerinde genellikle bir redüktörle kullanılır. Örneğin 50:1 bir harmonik redüktörle çıkışta kayıplar hariç yaklaşık 100 Nm sürekli tork elde edilir. -20 ile 85 °C arasındaki çalışma sıcaklığı kapalı ve sıcak çalışan eklem gövdelerinde güvenli bir pay bırakır.

Benzer modellerle farkı

• RI80 V2.0 KV75. Aynı ağırlıkta dolgusuz bir modeldir, 1,45 Nm nominal tork verir ve orta deliği 40,5 mm'dir.
• RI75-PH KV70. Aynı dolgulu yapıda bir alt modeldir, 1,2 Nm nominal tork verir ve 348 g ağırlığındadır.
• RI115-PH KV40. Serinin en büyük modelidir, 5,5 Nm nominal tork ve 74 mm orta delik sunar. Ağırlığı 1108 g.

Sık sorulan sorular

Sürücü dahil mi?

Hayır. Çerçevesiz motorlarda sürücü, enkoder ve rulman kullanıcı tarafından seçilir. 48 V'a uygun, Hall girişli ve en az 16 A sürekli akım verebilen bir FOC sürücü gerekir.

Konnektörlü ve kaynaklı model arasındaki fark nedir?

Konnektörlü modelin boyu 32 mm, kabloları doğrudan kaynaklı modelin boyu 31,5 mm'dir. Elektriksel değerler aynıdır. Hangi modelin stokta olduğunu teknik ekibimize sorabilirsiniz.

Hangi sensörler var?

Motorun içinde Hall sensörleri ve sıcaklık sensörü bulunur, konum ve sıcaklık geri bildirimi buradan alınır.

Yüksüz hızı ne kadar?

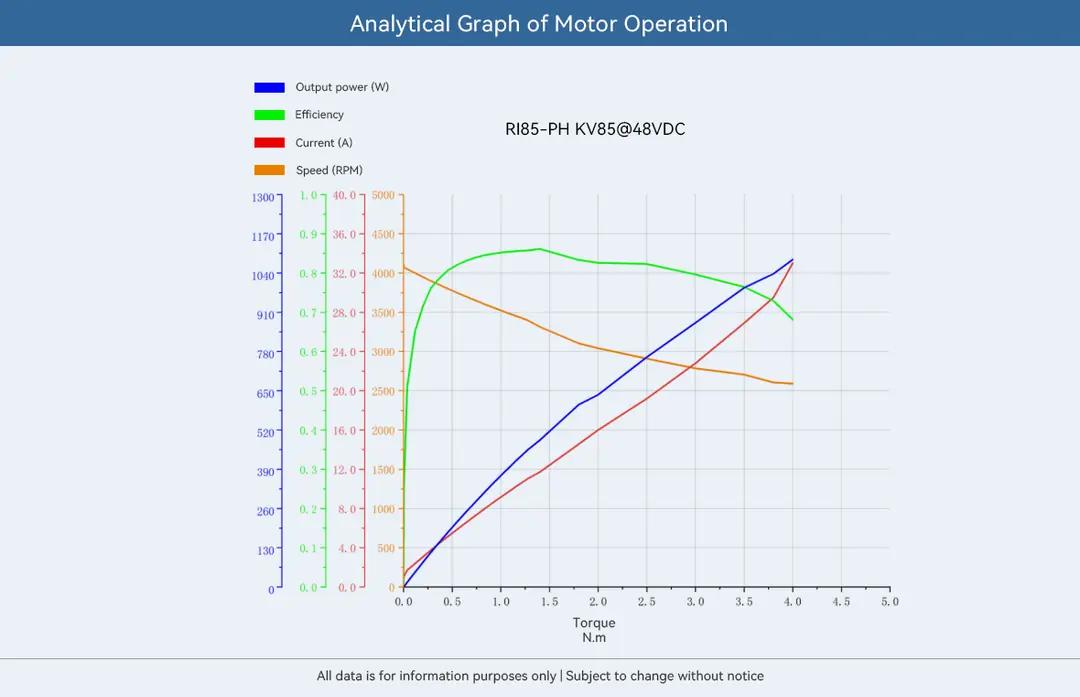

48 V'ta yaklaşık 4080 rpm'dir. Nominal yükte hız 3042 rpm civarına iner.

Kutu içeriği

• RI85-PH KV85 çerçevesiz içten rotorlu tork motoru

Kutu ölçüsü 137 x 134 x 74 mm.

Entegrasyon

Gövdesiz motorlar flanş, yatak, enkoder ve sürücüyle birlikte kullanıcı tarafından tasarlanır. Stator sabit yapıya, rotor ise döner mile bağlanır. Bu yapı mekanik arayüzü tamamen tasarımcıya bıraktığı için dişli ve kayış gibi ara aktarım elemanlarına gerek kalmaz.
